Sada ćemo vježbati upotrebu postojećih biblioteka - kako postići da LED-ica trepće/blinka.
Potrebno za vježbu:
- 1x Arduino UNO
- 1x USB kabel
- 1x Otpornik 220Ω
- 1x LED dioda
- 1x Breadboard pločica
- 2x muško-muška jumper žica
Prvo ćemo da spojimo naš Arduino sa LEDicom.

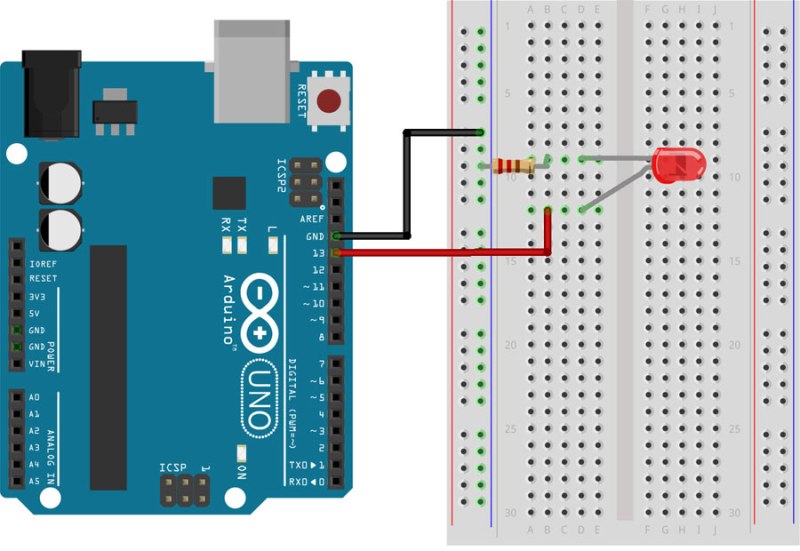

Spojena LEDica bi trebalo otprilike ovako da izgleda. Detaljnije uputstvo o samom spajanju LEDice sa Arduinom možete pogledati na LINK
Napomena : Zbog koda koji ćemo kasnije koristiti koristite PIN 13 za povezivanje.
Sada otvorite svoj Arduino IDE. Otvorite “File” meni, a zatim podmeni “Examples”, zatim “Basic” i unutar tog menija odaberite “Blink”.
Ispred vas se otvorio novi prozor sa programom “Blink”, koji je tu kako biste uz njega i ostale primjere naučili osnovne funkcije Arduino biblioteka.
Prije nego što Uploadujete tj. učitate program na vaš Arduino morate, ako već nije od ranije podešeno, u meniju “Tools”, zatim “Board” odabrati “Arduino Uno”, pod “Tools”, pa “Serial Port” odabrati broj porta na kojem je vaš Arduino.
Sada možete učitati program na Arduino!
Kliknite na “Upload”(dugme sa strelicom nadesno). Pokrenuće vam se kompajlovanje (prevođenje programa u jezik koji je pogodan za mikrokontroler) programa a zatim učitavanje na Arduino.
Nakon učitavanja programa trebalo bi da vam piše “Done uploading”. Ako vam trepće lampica na Arduinu uspjeli ste – Vaša ledica blinka!

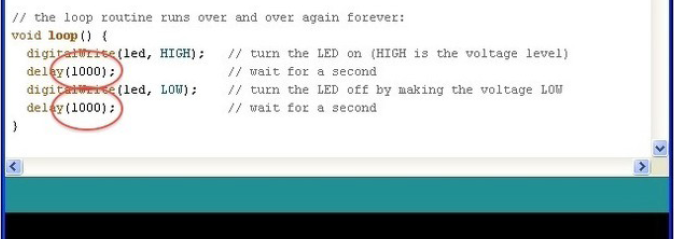

Ako želite da Vaša LEDica blinka sporije ili brže to možete lagano učiniti jednostavnom izmjenom zadatog vremena u kodu.
Prvobitno zadata cifra je 1000 milisekundi (vrijeme je zadato u milisekundama), a što iznosi 1 sekundu. Ako želite recimo da Vaša ledica blinka duplo brže samo umjesto 1000 u kodu stavite 500. Zatim ponovo uradite upload skeča i vidjećete da Vaša LEDica blinka duplo brže.
