Da bi se LED dioda upalila, tj. zasijala potrebno je njenu Anodu (+) spojiti sa naponom (PIN), a njenu Katodu (-) spojiti sa uzemljenjem (GND).

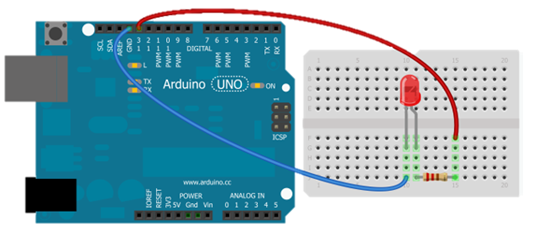

Pogledajmo sliku iznad - Duža nužica LED diode (anoda + ) spojena je na Arduinov PIN preko otpornika, a kraća nožica LED diode (katoda -) je spojena na GND (minus, masu).
Kada se napon pojavi na GPIO (odnosno na PINU br. 13) LED-ica će svijetliti sve dok se napajanje na pinu 13 ne prekine.
Uz pomoć programa kontrolišemo kada je signal pušten tj. napon (struja) i koliko će on da traje.
Zapamti - Želimo li spojiti LED diodu na neki izvor istosmjernog napona, to gotovo nikada nećemo moći učiniti bez odgovarajućeg otpornika. LED dioda je komponenta kojoj je potrebno ograničiti struju, a ne učinimo li to, kroz nju će poteći prevelika struja koja će je uništiti.
