SIM900 GSM GPRS Shield

SIM900 GSM GPRS Shield u principu izgleda ovako (moguće su male izmjene zavisno od varijante, ali princip je isti):

GSM je skraćenica od Global System for Mobile Communications i predstavlja najpopularniji i najrasprostranjeniji međunarodni standard za digitalnu mobilnu komunikaciju. Namijenjen je prije svega za prijenos glasa na daljinu i SMS-ova.

GPRS je skraćenica od General Packet Radio Service i predstavlja mobilnu uslugu za komunikaciju na 2G i 3G mrežama.  GPRS mreža je dostupna svuda gdje postoji pokrivenost GSM signalom. GPRS omogućava slanje i primanje SMS poruka te njihov broadcasting, stalan internet pristup, MMS (Multimedia Message Service) za slanje multimedijskog sadržaja putem mobilne mreže, PoC (Push To Talk) način komuniciranja

PRIMJENA:

GSM GPRS shield je veoma koristan, jer omogućava:

• Vezu sa internetom putem GPRS mreže
• Slanje i primanje SMS poruka
• Telefonske pozive

Odličan je za Arduino projekte poput:

• Daljinsko upravljanje elektroničkim uredjajima – slanje SMS-a da se nešto uključi ili isključi;
• Primanje poruka – može, recimo, poslati SMS na tvoj mobitel ako se uoči kretanje u tvojoj kući;
• Primanje podataka od senzora – recimo: pošalje s vremena na vrijeme SMS na tvoj mobitel kakva je prognoza vremena
• I još mnogo, mnogo toga – samo je mašta granica.

KARAKTERISTIKE:

Najvažnije karakteristike ovog shield-a su:

• Kompatibilnost sa Arduinom i njegovim klonovima
• Baziran na SIM900 modulu od SIMCOM-a
• Ima 12 GPIO, 2 PWM i ugradjen ADC od SIM900 modula
• Quad Band: 850; 900; 1800 i 1900 MHZ, tako da radi u svim zemljama sa minimalno GSM (2G) mrežom

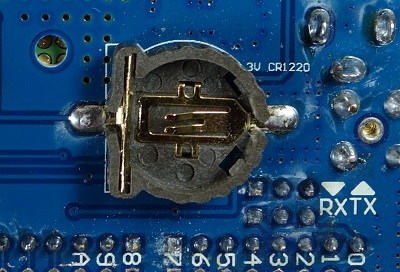

• Podržava RTC (real time clock) – ima posebno kućište za 3V CR1220 bateriju (vidi sliku dole)

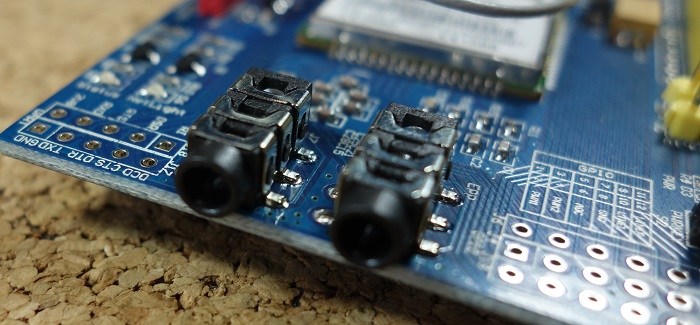

• Ima džekova za mikrofon i slušalice za telefonske pozive

FIZIČKI IZGLED I DIJELOVI

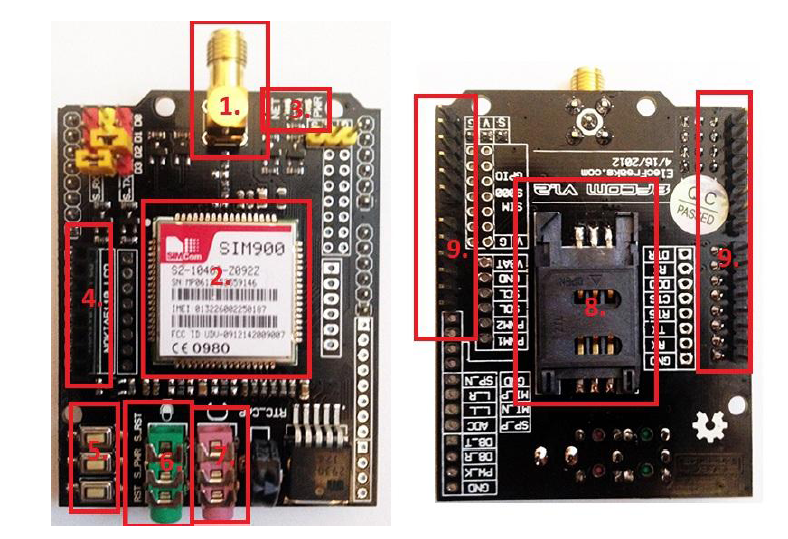

Arduino shield verzije su slične, pa ćemo vam pokazati verziju 1.0. Dužina je 6,5 cm, a širina 5,12 cm. S prednje strane uređaja nauočljiviji je SIM modul na kojemu piše „SIM900“, a vidljivi su i priključci za audio komunikaciju, signalno led svjetlo, te priključak za antenu. S donje strane shielda vidljivi su pinovi za spajanje sučelja na Arduino ili neki drugi podržani mikrokontroler, te konektori i držač za SIM karticu.
