Bez alata nema zanata stara stara je izreka koja vrijedi i ako se bavite elektronikom. Pravilnim izborom alata mozemo skratiti vrijeme i sebi olaksati obavljanje posla.
Dobar i kvalitetan alat je skup ali dugotrajan. Jeftini alati i pribori su često nešto lošije kvalitete, ali uglavnom je sasvim dovoljan, jer nećete raditi ništa teško s njim.
Osnovni alat i pribor u elektronici su : razna kliješta (za sječenje žice, kombinovana, okrugla kliješta, kliješta za skidanje izolacije,..), šarafcigeri (odvijači, izvijači), skalpel, pinceta, lemilica, multimetar, ispitivac napona, vakuum pumpa, izolir traka....
Prilikom rada i rukovanja sa alatom i priborom moramo strogo voditi računa o mjerama zaštite, kao i načinu pravilnog rukovanja sa pojedinim alatima.
RUČNI ALAT
Njega ćete najčešće koristiti.

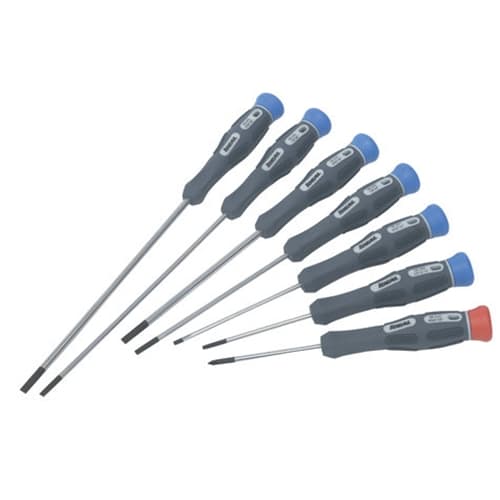

ŠARAFCIGERI
Izvijači ili odvijači (šarafcigeri) se koriste za zavrtanje i odvrtanje šarafa. Najčešće ćete koristiti ravne ili krstaste šarafcigere od 3 i 5 mm. Šarafcigeri koje koristite u elektronici bi morali biti izolovani, tj drška i tijelo moraju biti izradjeni od izolacionog materijala ili barem presvučeni izolacionim materijalom.
Možete nabaviti set šarafcigera ili pojedinačne šarafcigere kupiti. Pri radu ćete koristiti najčešće vrlo male šarafcigere, pa je tu recimo korisno nabaviti komplet malih, takozvanih “časovničarskih/urarskih šarafcigera”.
Šarafcigere razlikujemo na više načina:
- prema izgledu glave - sa križnom ili ravnom glavom
- prema upotrebi - šarafcigerii za odvijanje šarafa, električni odvijači i sl.
Prilikom upotrebe šarafcigera morate voditi računa o izboru prave veličine (sirina, debljina šarafcigera) i da li ona odgovara utoru na šarafu kako nebi došlo do oštećenja šarafa. Često kada radimo sa manjim šarafiima potrebno ih je pridržavati pincetom prilikom zavrtanja.
Kada koristite male šarafe, od velike pomoći će vam biti ako imate namagnetisane šarafcigere.Takvim šarafcigerima je moguće podići šaraf koji je negdje zapao, a može se i vrh šarafa lagano poravnati sa odgovarajućim otvorom gdje želimo smjestiti šaraf.
Mali savjet: Ako koristite nemagnetne šarafe, nabavite malo običnog plastelina. Sasvim malo plastelina nanesite preko glave šarafam te umetnite šarafciger u glavu šarafa. Šaraf bi trebalo da ostane dovoljno dugo pričvršćen za šarafciger dok ne počnete da ga zavrćete!
KLIJEŠTA
Preporučujemo da nabavite set malih kliješta.
Takav set se najčešće sastoji od ravnih kliješta (gore lijevo na slici), sjekačih kliješta-sječica (gore sredina), okruglih kliješta (gore desno i dolje lijevo), savinutih okruglih kliješta (dolje sredina) i okomitih sjekačih kliješta-sječica (dolje desno).
Sječice služe za sječenje žica i kablova. Veoma su oštre, te prilikom sječenja provodnika moramo narocito obratiti paznju. Sječice kao i kombinovana kliješta moraju imati izolovane drške. Pljosnata ili poluokrugla kliješta služe za savijanje žica ili pridržavanje elemenata prilikom lemljenja.

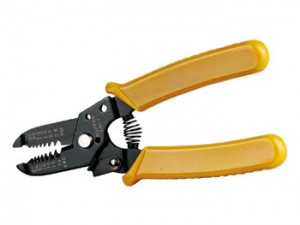

Kliješta za skidanje izolacije su specijalna kliješta koja služe za skidanje izolacije sa provodnika. Prije skidanja izolacije kliješta moramo prilagoditi odredjenoj debljini žice. Pridržavajte se te upute i nemojte rezati deblju žicu (ili eksere), jer će vam kliješta dobiti udubljenja.

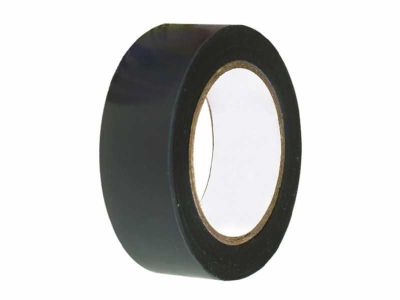

IZOLIR TRAKA
Izolir traka služi za izoliranje spojeva električnih provodnika. Izoliranje pomoću trake vrši se spiralno na mjestu spajanja tako da namotavanje počinjemo desetak milimetara ispred, a zavrsavamo desetak milimetara iza neizolovanog spoja.

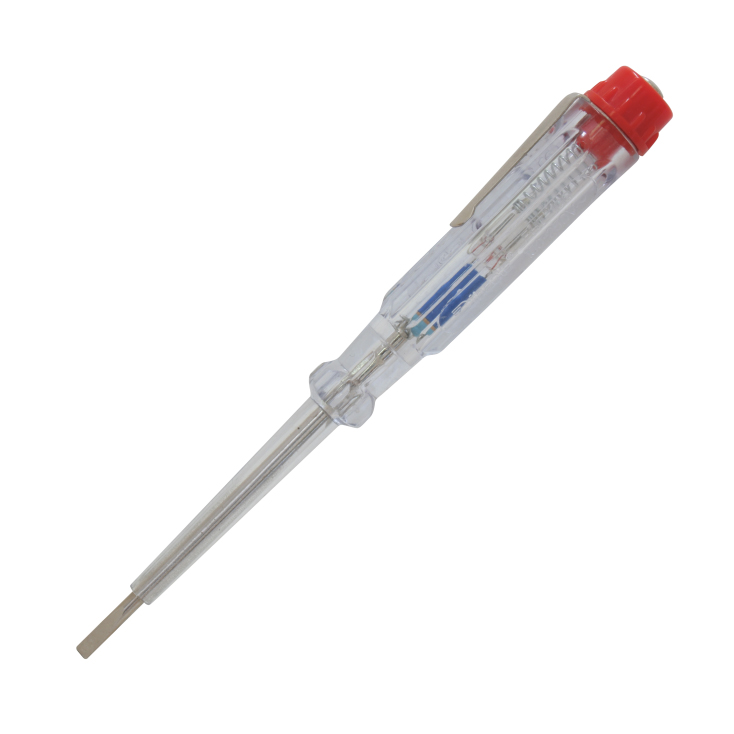

ISPITIVAČ
Ovaj ručni alat ima životno važnu funkciju i pomoću nje određujemo postojanje napona.
Prema izgledu je ispitivač veoma sličan šarafcigeru, a ipak je više nego očigledna razlika između ovih alata, premda se ispitivač može koristiti i kao odvijač. Šarafciger služi samo za odvijanje i zavijanje šarafa, dok ispitivač služi za ispitivanje strujnog kola i utvrđivanje da li postoji ili ne postoji strujno kolo.
Ispitivač se koristi tako što sa jednostavnim dodirom njenog vrha sa žicom ili nekim provodnikom, ali i izvorom struje, dobijamo informaciju da li postoji ili ne postoji strujno kolo. Ukoliko strujno kolo postoji, lampica u ispitivaču će svijetliti, a ukoliko nema struje, ona neće svijetliti. Prije bilo kog rukovanja sa elektroopremom, savjetujemo vam da ispitate ispitivačem mjesto rada i to više puta.

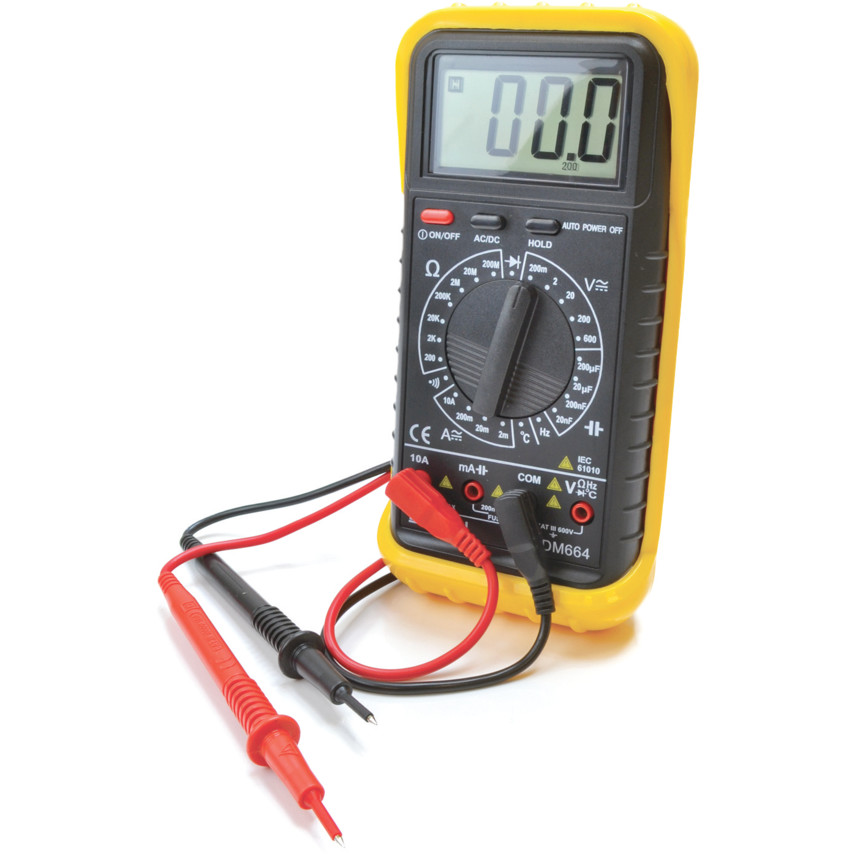

MULTIMETAR (UNIMER)
Multimetar je instrument koji nam služi za mjerenje i ispitivanje električnih veličina (otpor, jačina struje i napon) u strujnom kolu. Način samog korištenja multimetra možete pogledati klikom OVDJE
OPREMA I PRIBOR ZA LEMLJENJE su objašnjeni u posebnom tutorijalu - klikni OVDJE
