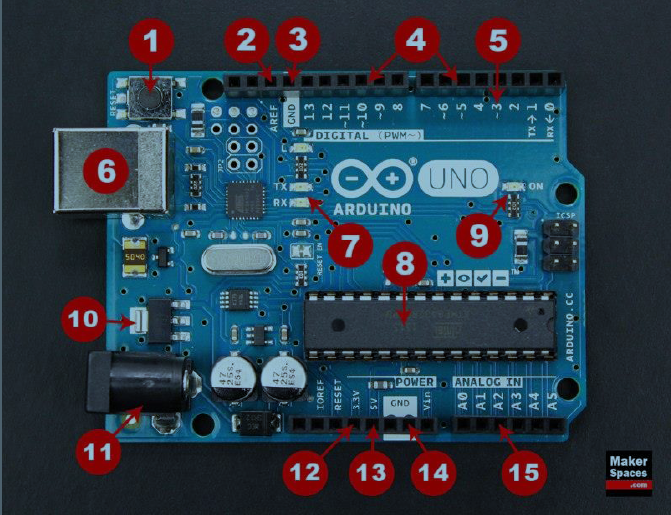

Fizički raspored komponenti na Uno pločici prikazan je na slici
1 - Dugme za resetovanje /ponovno pokretanje/ koda koji je već učitan na Arduino pločicu (Reset Button)
2 - AREF (Analog Reference) - Referentni analogni napon. Služi kao referenca za usporedbu napona pri analognim mjerenjima. Podrazumijevana vrijednost je pet volti za modele koji rade na naponu od pet volti i 3,3V za uređaje koji nemaju napajanje od pet volti. Dovođenje većeg napona na ovaj pin može da pokvari uređaj. Nije namijenjeno za početnike.
3 i 14 - GND (Ground) – Uzemljenje. Termin zemlja se u elektronici često koristi za provodnik pod nultim potencijalom, i on je referenca za sva naponska mjerenja sa potencijalom od 0 volti. Ako se kaže da je napon neke tačke u kolu 5 V, misli se da je napon između te tačke i zemlje (tačke konvencijom određenog nultog potencijala) jednak 5 V. Provodnik pod nultim potencijalom je često minus vod napajanja uređaja. Uzemljenje je vod (vodič) na nultom potencijalu koji služi zaštiti! Treba shvatiti da prijenosni uređaji nemaju klasično Tu se radi o električnom povezivanju svih metalnih dijelova komponenti u jednom uređaju na taj vod koji glumi uzemljenje.
4 - Digitalni pinovi sa oznakama 0-13 mogu biti korišteni za digitalni Input ili Output (ulazni ili izlazni konektori).
5 - PWM - Neki digitalni pinovi imaju oznaku „~“ (tilda), što znači da ti pinovi podržavaju pulsno širinski modulirani izlaz. Šta to znači? Pošto Atmega328nema DAC (Digital-to-Analog Converter) logiku, koristi se tehnika PWM (Pulse Width Modulation) za generisanje analognih signala putem modulacije kvadratnog talasa.
6 - USB konekcija za napajanje i programiranje
7 - TX/RX svjetleće diode – TX dioda treperi kad mikro-upravljač šalje podatke, a RX dioda treperi kad mikro-upravljač prima podatke
8 - ATmega Microcontroller – Mozak Arduino pločice. On kontrolira šta se događa na pinovima, očitava signale koji mu dolaze, na njega se sprema kod s računara, itd.
9 - LED Indikator napajanja – svijetli ako je pločica spojena na napajanje
10 - Naponski regulator – kontrolira jačinu napona ka Arduinu
11 - Konektor za vanjsku jedinicu za napajanje – služi za napajanje strujom tvog Arduina
12 - 3V izlazni pin – za snabdjevanje tvojih projekata sa 3.3 V
13 - 5V izlazni pin - za snabdjevanje tvojih projekata sa 5 V
14 - GND
15 - Analogni pinovi – služe da „pročitaju“ signal sa analognih senzora i konvertuju ih u digitalni oblik
