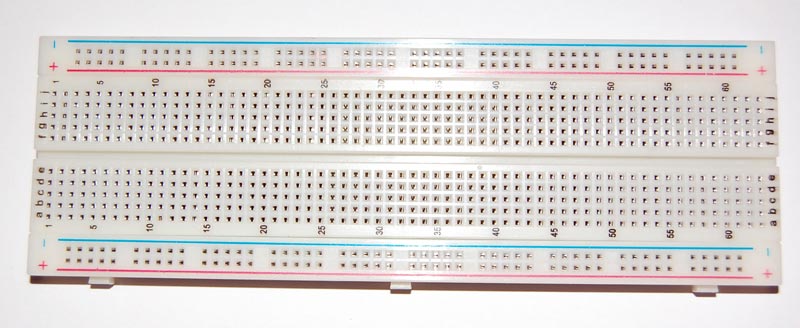

Breadboard (eksperimentalna pločica, prototipna pločica, matador ploča) je najkorištenije pomagalo pri spajanju privremenih električkih strujnih kola. Namijenjene su za višestruku upotrebu (ne samo jednom). U prodaji su u različitim dimenzijama i oblicima, ali su u biti sve jednake. Ove ploče se mogu i medjusobno povezivati da bi se formirao veči prototip ili izvede projekat sa većim brojem strujnih kola.
Sastoji se od plastičnog kućišta na čijoj se gornjoj strani nalazi mnoštvo rupica namijenjenih za ubadanje nožica različitih komponenti. Međusobni razmaci između dvije rupice su standardizirani i iznose 2.54 mm (0.1 inča). Osim toga razmak je usklađen s razmakom među nožicama većine integriranih krugova i komponenti.
Struktura ploče je jednostavna:

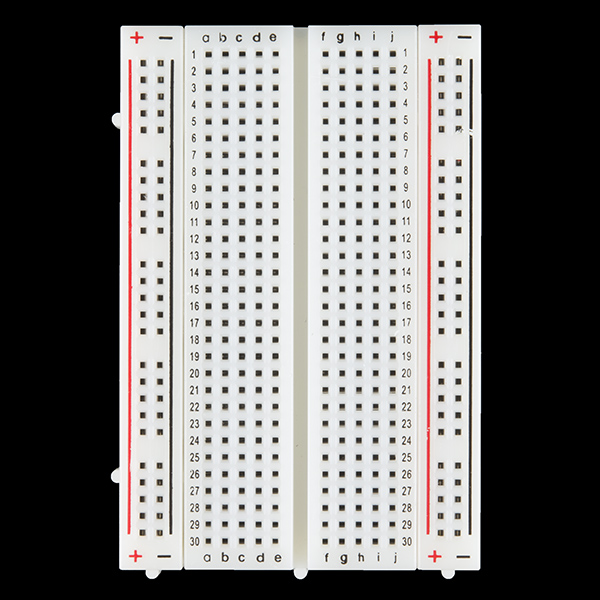

– Centralna oblast ploče je blok sa dvije skupine kolona (na slici gore prvi skup kolona su a-e, a drugi f-j). Izmedju tih skupina kolona se nalazi vertikala koja ih razdvaja. Širina te vertikale je standardizirana i omogućava nam umetanje integrisanih krugova.
– Svaka kolona je obrazovana od više redova (na slici gore 1-30).
– Svaki od tih redova je električno povezan po principu svaki red zasebno.
Za šta služe rupice na ovoj pločici?
One služe za umetanje nožica različitih komponenti koje koristimo. (Komponente se na ploču postavljaju umetanjem/ubadanjem)
Veze između redova se koriste za međusobno povezivanje različitih komponenti. Za povezivanje se koriste tzv jumperi (jump wires, fleksibilni licnasti provodnici, žičani kratkospojnici).

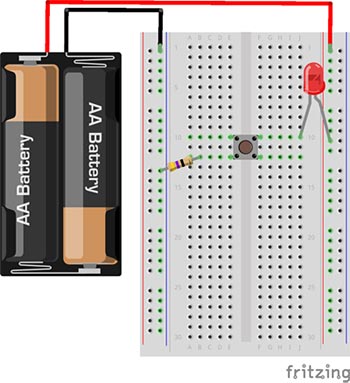

Da bismo bolje to sve predočili pogledajmo primjer spajanja LED diode sa otpornikom, baterijom i prekidačem.
