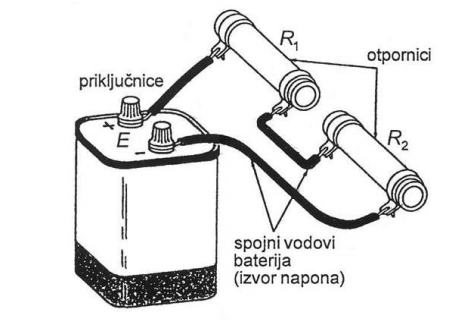

Spoj otpornika na slici iznad nazivamo serijskim spojem.
Ukupan otpor serije je jednak zbiru pojedinačnih otpora u seriji: Ruk=R1+R2+...+Rn.
Struja u serijskom spoju jednaka je kroz svaki od otpornika! I1=I2=...=In
Ukupan napon (napon izvora) jednak je zbiru električnih napona na otpornicima. Uuk=U1+U2+...+Un
Ukupan napon (napon izvora) se u takvom spoju proporcionalno dijeli na pojedine otpornike u seriji.
U1:U2=R1:R2
ZAPAMTI :
- Svim serijski spojenim otpornicima teče ista struja.
- Napon izvora dijeli se na otpornike tako da je na otporniku većeg otpora veći napon, a na otporniku manjeg otpora manji napon.
- Ukupni otpor u strujnom krugu sa serijski spojenim otpornicima jednak je zbiru svih otpora.
- Zbir snaga na serijskim otpornicima jednak je snazi izvora.
Sljedeća simulacija ti omogućava da mijenjaš napon i otpor u serijski spojenom strujnom kolu s dvije sijalice. Možeš praviti različite spojeve i realne situacije u strujnim kolima te vidjeti na ampermetrima i voltmetrima kako se električna struja i napon u serijskom spoju mijenjaju u tim situacijama. Dobijene rezultate iz simulacije možeš koristiti kao provjeru svog proračuna za zadate vrijednosti u zadatku.
Izvor aplikacije: Geogebra - DOS autori
